Электрические цепи и измерения: закон Ома, Кирхгоф и мультиметр — тест

Собрать схему на макетной плате, рассчитать резистор для светодиода, измерить ток и не сжечь при этом прибор — повседневная работа в инженерном классе. Набор проверяет, понимает ли ученик законы цепей постоянного тока настолько, чтобы считать схему до сборки, а не после неё.

Какие темы охватывает набор

Сила тока, напряжение, сопротивление и закон Ома для участка цепи. Последовательное и параллельное соединение резисторов, эквивалентное сопротивление смешанной схемы. Первое и второе правила Кирхгофа. ЭДС источника, внутреннее сопротивление, закон Ома для полной цепи, ток короткого замыкания. Работа и мощность тока, закон Джоуля — Ленца. Делитель напряжения и токоограничивающий резистор светодиода. Включение амперметра и вольтметра, режимы мультиметра и типичные ошибки измерений.

Как устроена работа

Пятнадцать заданий: выбор ответа, соответствие измерительной задачи и способа включения мультиметра, порядок действий при измерении тока, вставка терминов и расчёты — эквивалентное сопротивление, напряжение на выходе делителя, ток в полной цепи, сопротивление резистора для светодиода и мощность, которую он рассеивает.

Разбор и подготовка

Задания повышенного уровня проверяют то, на чём чаще всего ошибаются на практике: почему падает напряжение аккумулятора под нагрузкой, что будет, если включить мультиметр в режиме амперметра параллельно источнику, и как выбрать резистор по мощности, а не только по сопротивлению.

Кому пригодится

Учителю — перед лабораторными работами по электротехнике и сборке схем с микроконтроллером. Ученику — как подготовка к проектам по робототехнике и электронике.

Где и как проходить тест

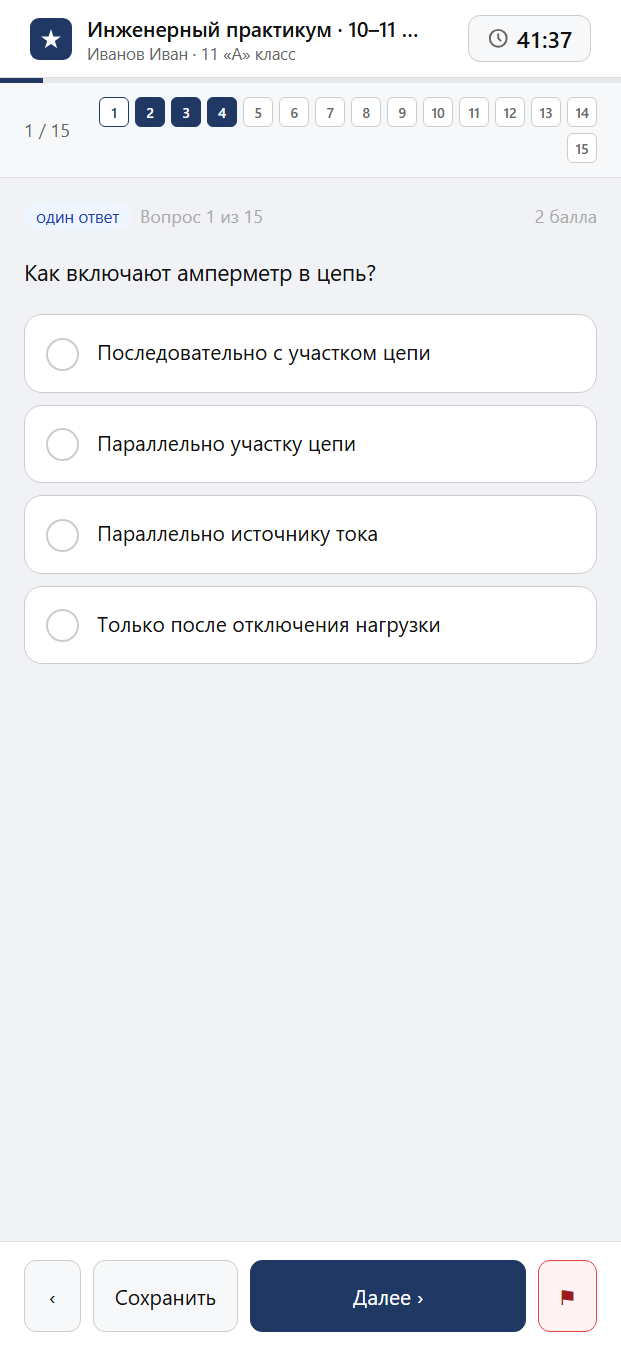

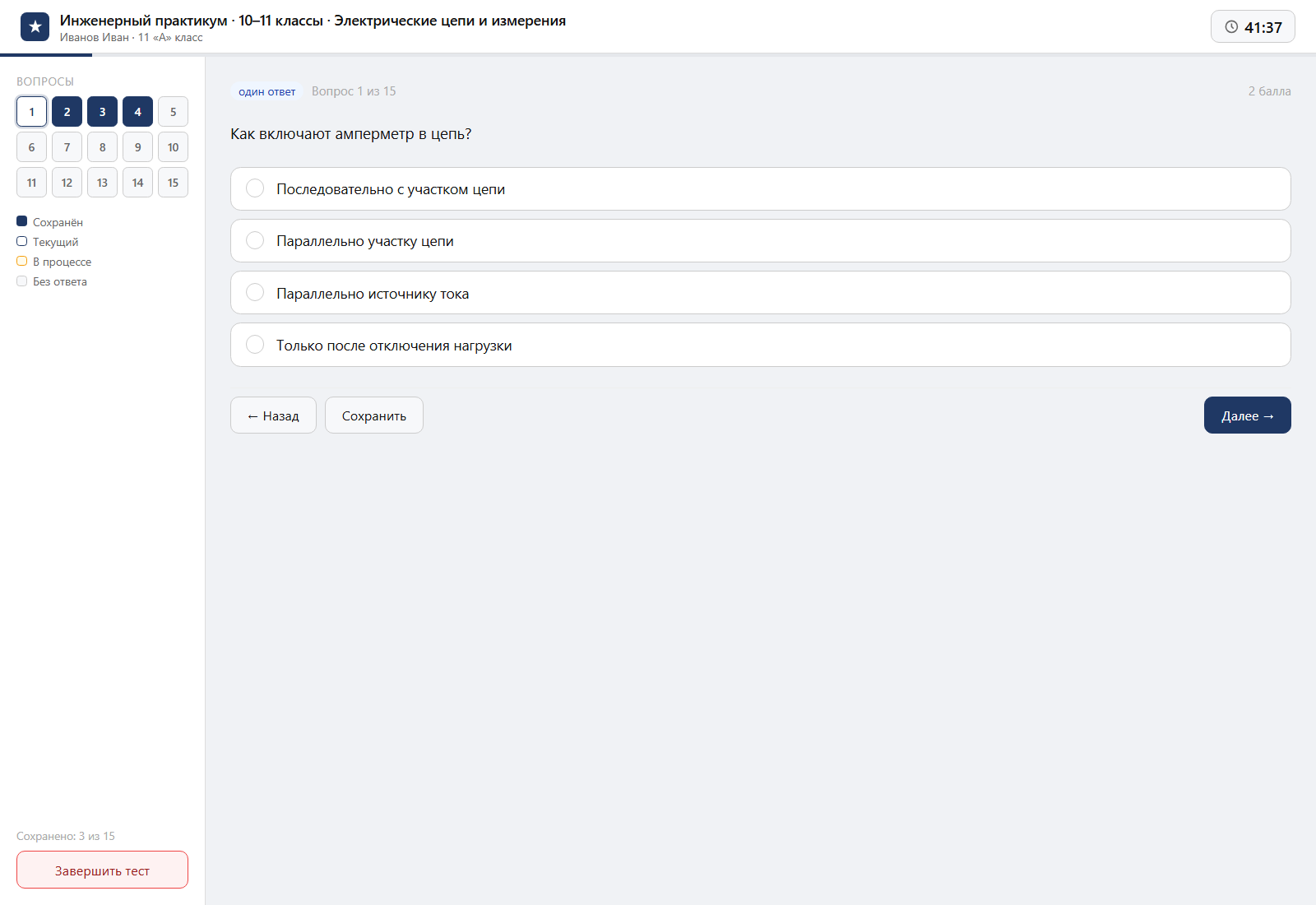

Тестирование одинаково удобно и на компьютере, и на смартфоне. Благодаря настраиваемому периоду прохождения тест подходит и для домашней работы. Система контроля добросовестности регистрирует переходы в посторонние вкладки и приложения во время выполнения.
