Трёхмерное моделирование в CAD: эскиз, выдавливание, вращение, сборка — тест

Почти любую деталь в CAD-системе начинают с плоского эскиза, а затем «вытягивают» или «вращают» его в объём. Разделы направления «Моделирование и прототипирование» о трёхмерном моделировании дают этот базовый набор операций и учат строить модели, которые легко менять. Работа проверяет, умеет ли ученик выбрать операцию под форму детали и понимает ли смысл параметризации.

Содержание

Понятие модели и виды моделей, трёхмерная твердотельная модель. Эскиз: основные элементы, геометрические ограничения и размеры, полностью определённый эскиз. Формообразующие операции: выдавливание, вращение, кинематическая операция по траектории, операция по сечениям, тонкостенный элемент, отверстия. Булевы операции — объединение, вычитание, пересечение. Массивы по сетке и по окружности. Параметризация: переменные, уравнения, связи размеров. Трёхмерные сборки, взаимное позиционирование и сопряжения компонентов. Учебное пособие НИЯУ МИФИ показывает эти операции в системе КОМПАС-3D.

Формат

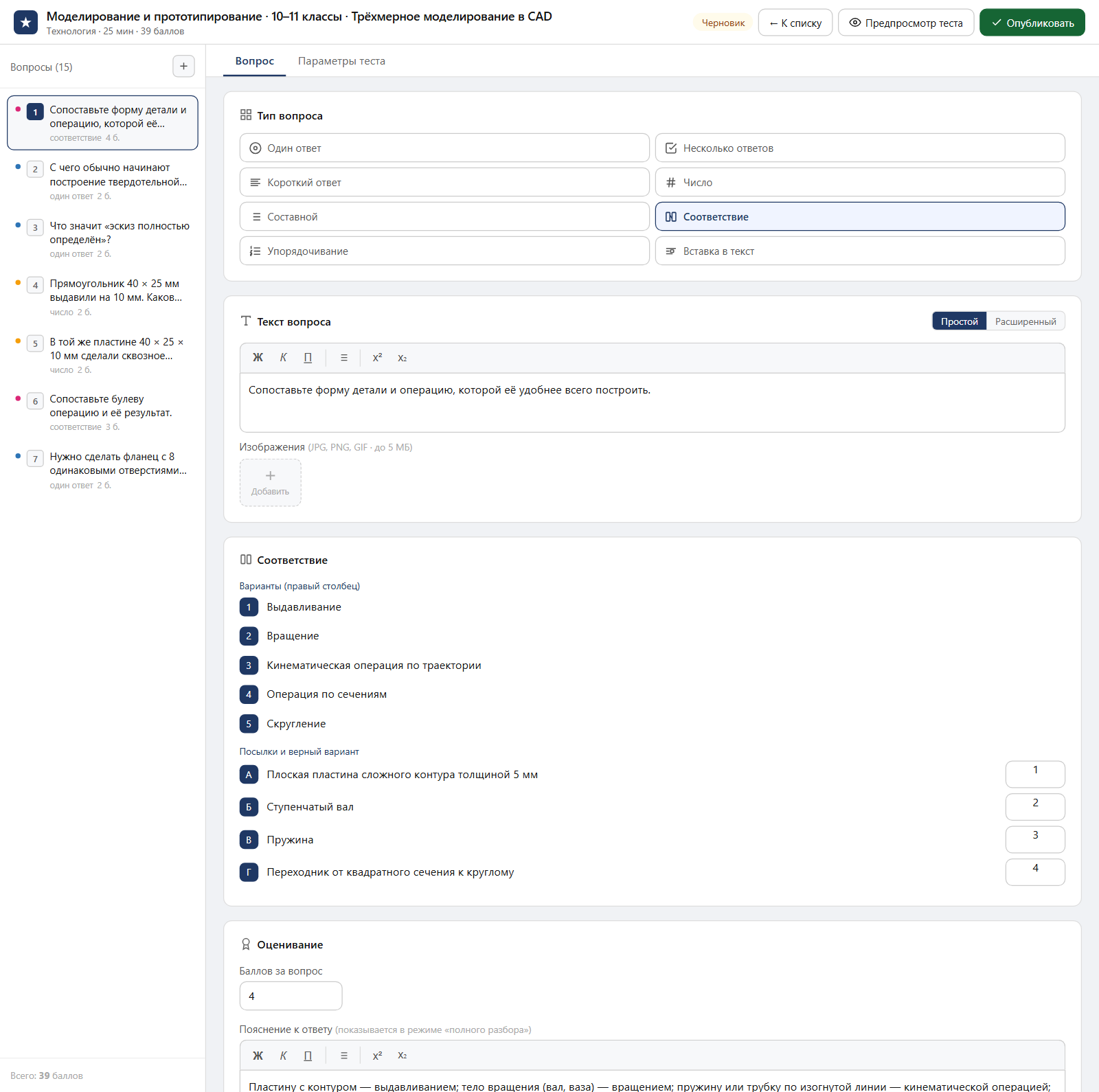

Пятнадцать заданий: выбрать операцию для формы детали, вычислить объём тела выдавливания, сопоставить булеву операцию и результат, определить, сколько степеней свободы снимает сопряжение, расставить шаги построения детали, дополнить текст о параметризации. Двадцать пять минут.

Разбор

Пояснения объясняют, почему вал удобнее строить вращением, а пружину — по траектории, зачем доводить эскиз до полностью определённого состояния и почему параметрическую модель шестерни можно перестроить под другое число зубьев изменением одной переменной.

Назначение

Работа подходит после разделов о трёхмерном моделировании в первом полугодии десятого класса и перед самостоятельным проектом по параметрическому моделированию, где ученикам предстоит построить деталь и сборку с нуля.

Как проходит работа

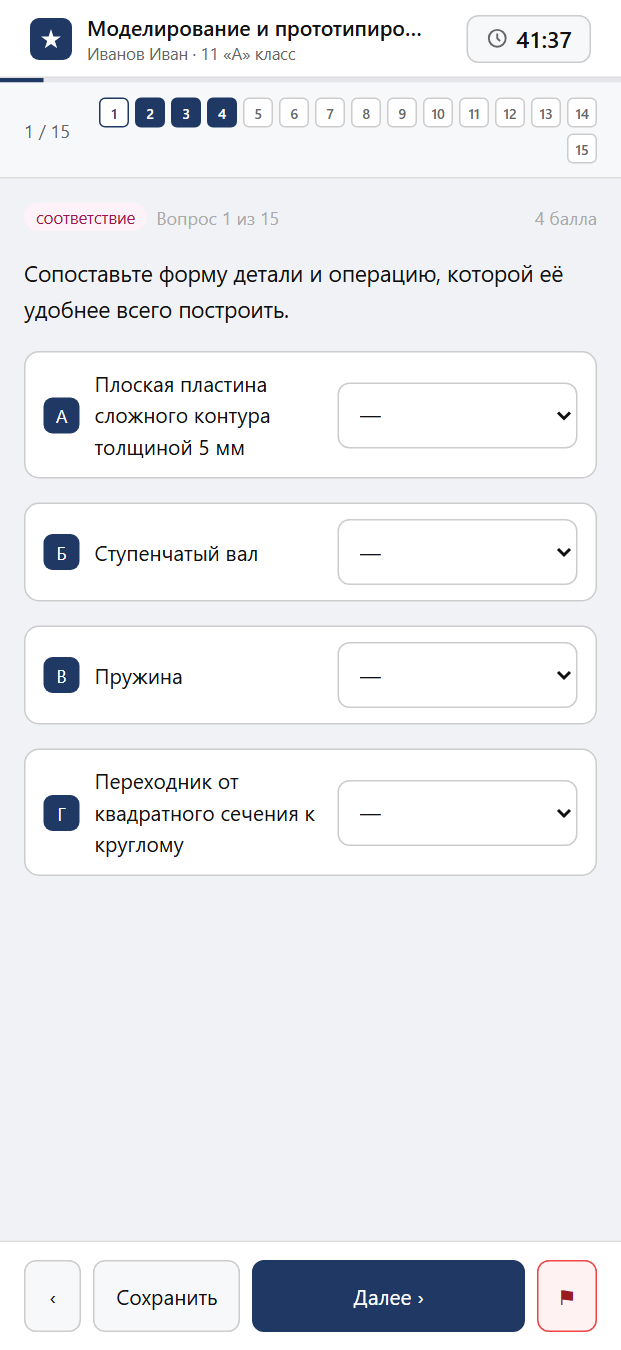

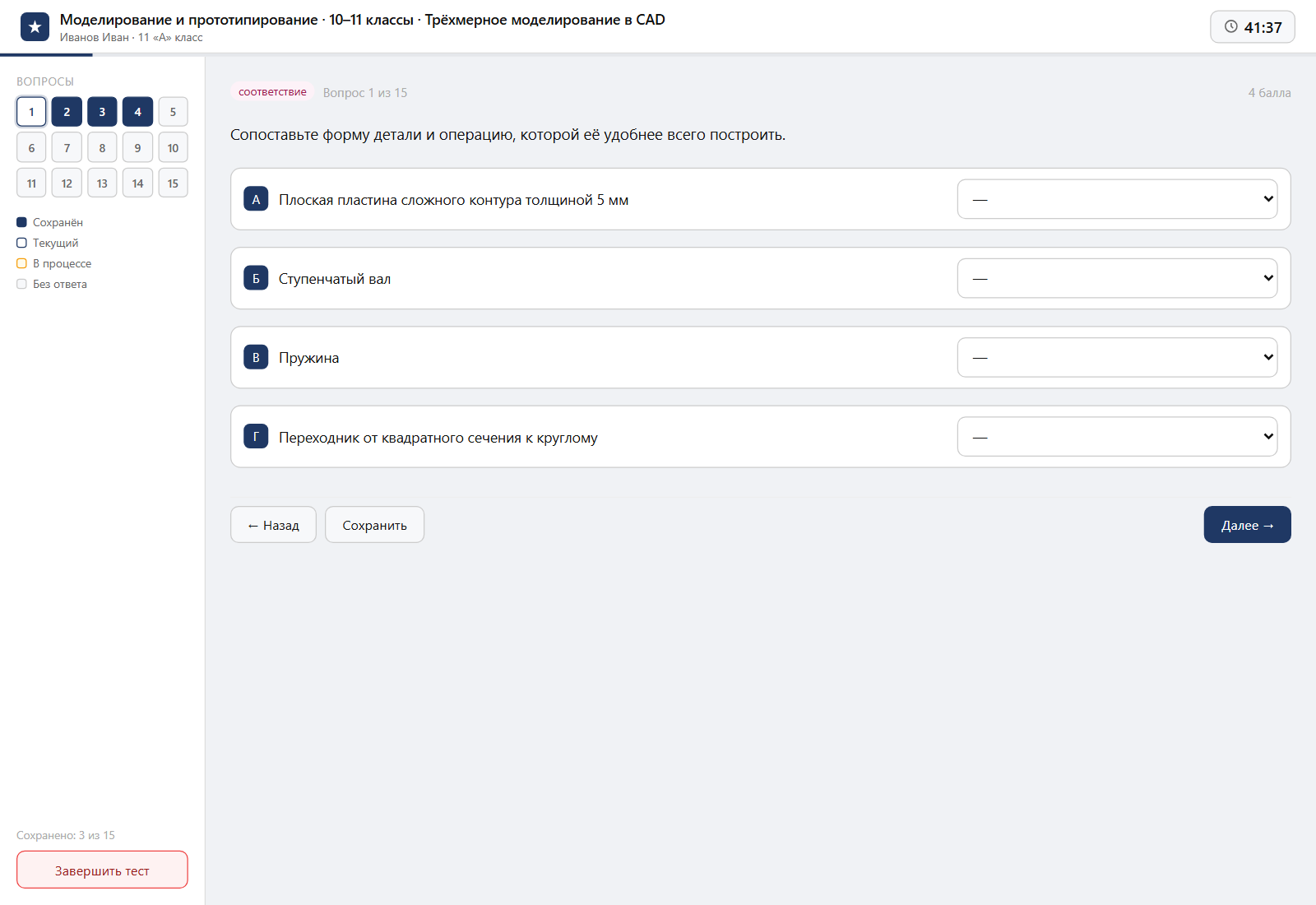

Тест можно выполнять как за компьютером или ноутбуком, так и со смартфона или планшета — устанавливать ничего не нужно, достаточно браузера. Есть возможность настроить срок сдачи, что позволяет назначать комплект на дом. От списывания помогает наблюдение за переходами в другие вкладки и приложения в ходе прохождения.
