Трёхмерное сканирование и полигональные модели — тест для ИТ-класса

Чтобы сделать копию старинной детали или напечатать фигуру по реальному образцу, её сначала оцифровывают 3D-сканером. Во втором полугодии десятого класса направление «Моделирование и прототипирование» учит сканировать объекты, дорабатывать сканы и работать с полигональными моделями. Работа проверяет понимание того, что получается на каждом этапе и какие ошибки сканов приходится исправлять перед печатью.

Темы

Основы оцифровки объектов окружающего мира и задачи, для которых применяют 3D-сканирование. Принципы работы сканеров: лазерная триангуляция, структурированный свет, фотограмметрия; ручные и стационарные сканеры, поворотный стол, метки. Облако точек и построение полигональной сетки. Основные погрешности сканов: дыры, шум, блики на блестящих и тёмных поверхностях, — и их доработка. Полигональное моделирование: вершины, рёбра, грани, нормали, форматы STL и OBJ, выделение, деформация и скульптинг, сглаживание, зеркальные поверхности, подготовка модели к печати.

Формат

Пятнадцать заданий: сопоставить метод сканирования и принцип, выбрать сканер под объект, посчитать грани сетки, расставить этапы получения модели по скану, найти ошибки, мешающие печати, дополнить текст о «водонепроницаемой» сетке. Двадцать пять минут.

Разбор

Пояснения объясняют, почему блестящую деталь перед сканированием матируют, зачем на объект клеят метки, почему STL хранит только поверхность без цвета и единиц измерения и почему сетку с дырой слайсер не может корректно напечатать.

Назначение

Работа подходит после разделов о трёхмерном сканировании и полигональном моделировании во втором полугодии десятого класса и перед проектами по обратному проектированию в одиннадцатом классе, где скан становится основой для новой детали.

Форматы и условия прохождения

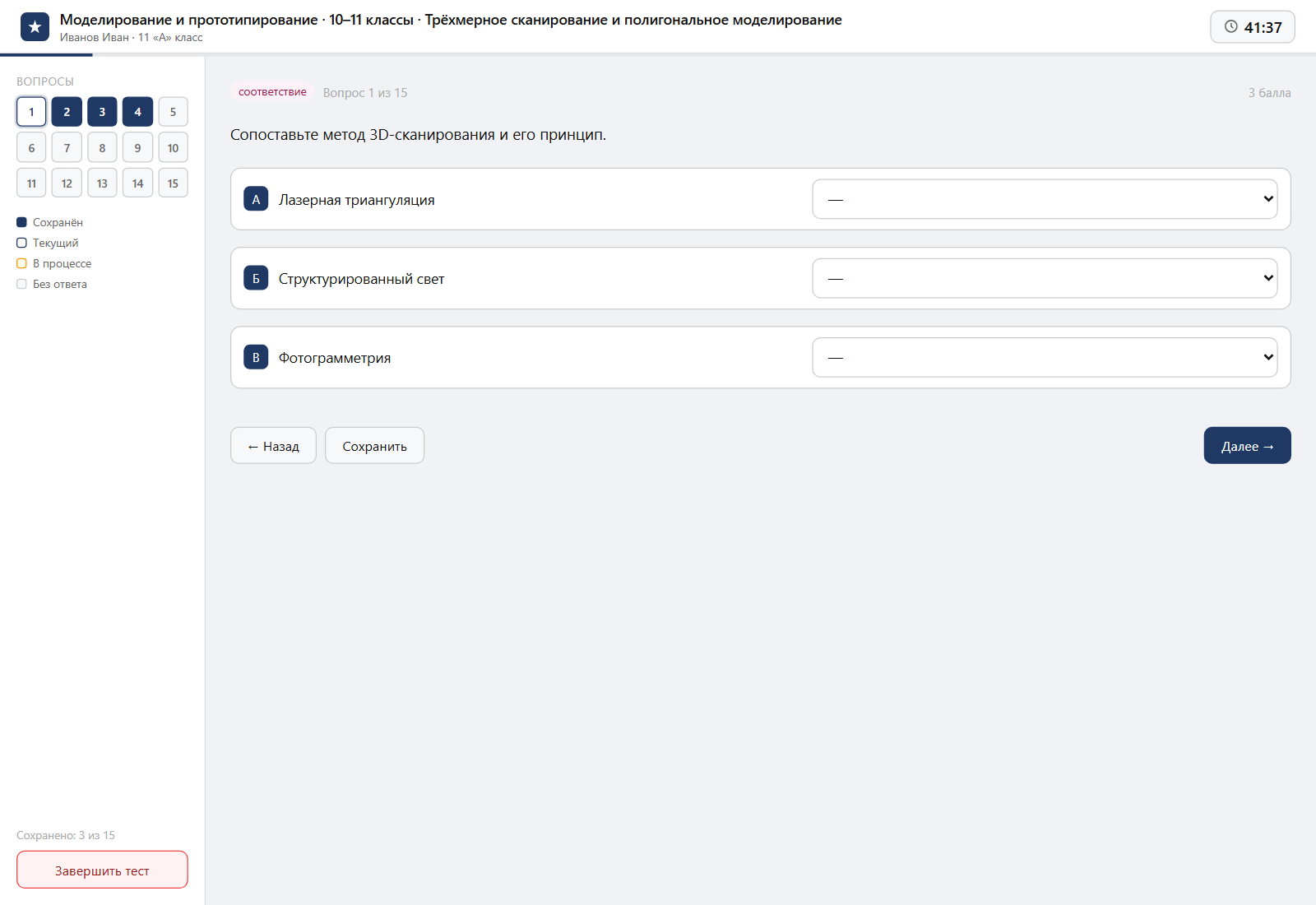

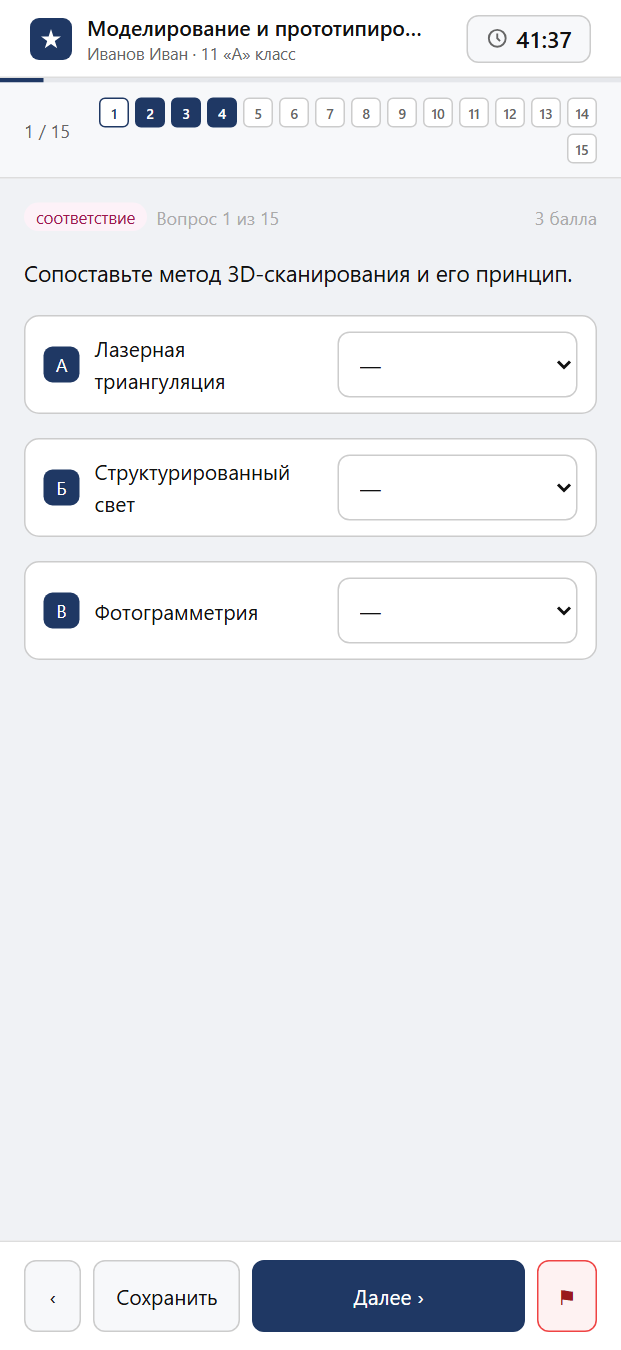

Тестирование одинаково удобно и на компьютере, и на смартфоне. Благодаря настраиваемому периоду прохождения тест подходит и для домашней работы. Система контроля добросовестности регистрирует переходы в посторонние вкладки и приложения во время выполнения.
