Инженерный анализ, станки с ЧПУ и CAM-системы — тест для ИТ-класса

Прежде чем изготовить деталь, инженер проверяет её на компьютере: выдержит ли она нагрузку и где сломается. А чтобы изготовить её резанием, нужна программа для станка с числовым программным управлением. Разделы одиннадцатого класса направления «Моделирование и прототипирование» соединяют CAD-модель с расчётом и обработкой. Работа проверяет ключевые понятия обеих тем.

Темы работы

Симуляция и моделирование динамических систем и процессов. Инженерный анализ, виды анализа, структурный анализ: закрепления, нагрузки, материалы, сетка конечных элементов, напряжения, деформации, запас прочности и концентраторы напряжений. Основы механообработки и теории резания: инструмент, режимы резания. Станки с ЧПУ: оси координат, нулевая точка, управляющая программа. CAM-системы: операции фрезерования, траектории инструмента, моделирование обработки типовых элементов и проверка на столкновения.

Формат

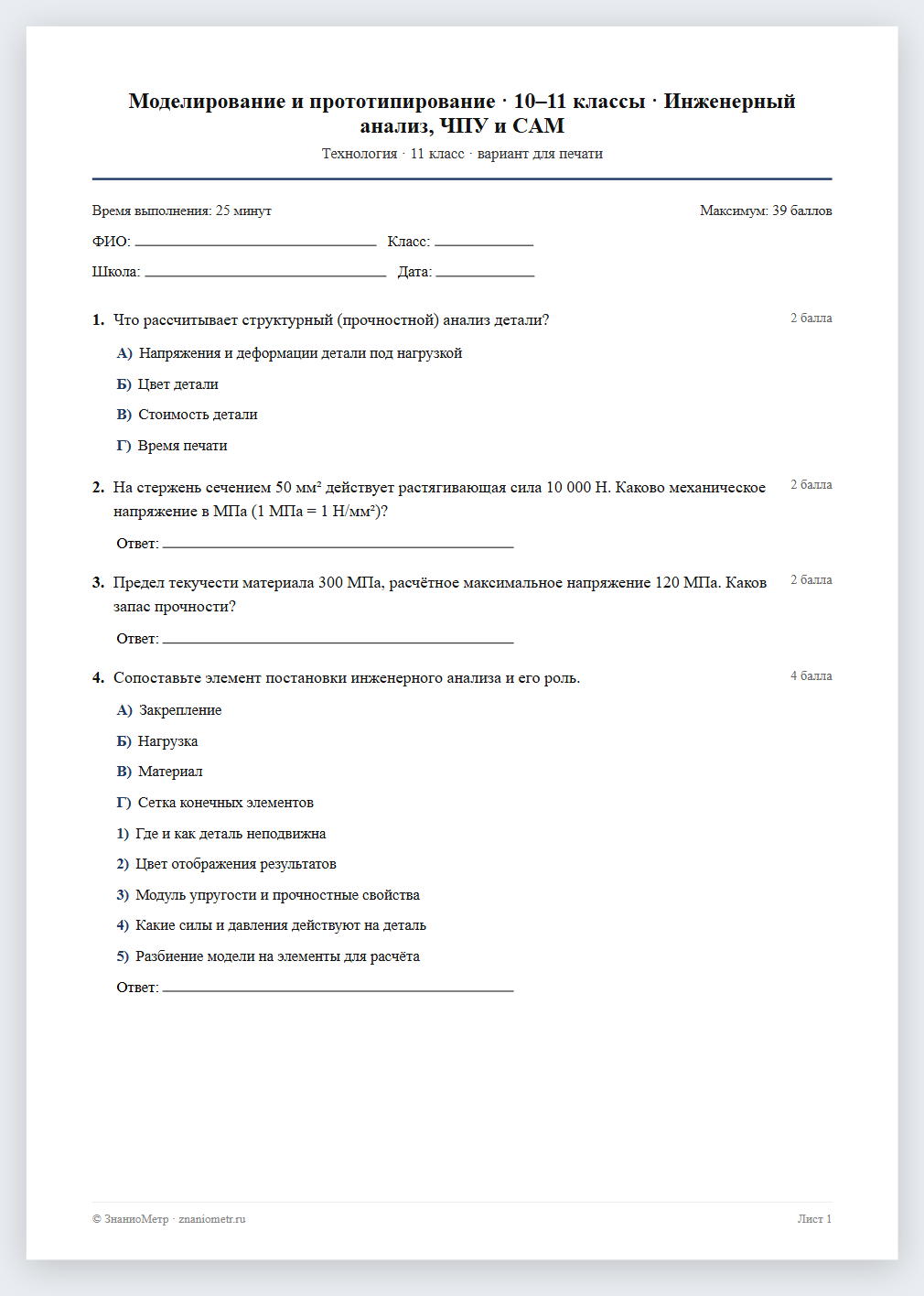

Пятнадцать заданий: вычислить механическое напряжение и запас прочности, сопоставить элемент анализа и его роль, выбрать место концентрации напряжений, сопоставить ось станка и направление, расставить шаги подготовки обработки в CAM, дополнить текст о сетке конечных элементов. Двадцать пять минут.

Разбор

Пояснения объясняют, почему у острого внутреннего угла детали напряжения выше, чем у скругления, почему более мелкая сетка точнее, но считается дольше, и зачем в CAM-системе обязательно проигрывают обработку до запуска станка.

Назначение

Работа подходит после разделов об инженерном анализе и механообработке в первом полугодии одиннадцатого класса и перед самостоятельным проектом по моделированию процесса механообработки, где ученику нужно рассчитать и подготовить обработку своей детали и объяснить выбор инструмента и режимов резания.

Технические возможности

Задания открываются в браузере на компьютере, планшете или мобильном телефоне, поэтому подойдёт любое устройство под рукой. Благодаря настраиваемому периоду прохождения тест подходит и для домашней работы. Встроенная защита от списывания отмечает, когда учащийся уходит со страницы теста в другие окна или программы.
