Естественно-научный практикум: ЭДС и внутреннее сопротивление источника тока, закон Ома для полной цепи, шунт амперметра, добавочное сопротивление вольтметра, электромагнитное реле — тест

Батарейка — не идеальный источник напряжения: под нагрузкой оно «проседает», и это легко измерить вольтметром. Четыре электрические работы практикума учат видеть источник тока с внутренним сопротивлением, переделывать прибор под нужный диапазон и собирать реле, которым слабый ток управляет сильным.

Что проверяется

Источник тока, электродвижущая сила и внутреннее сопротивление. Закон Ома для полной цепи, напряжение на зажимах источника под нагрузкой, ток короткого замыкания. Моделирование источника с переменным внутренним сопротивлением. Амперметр и вольтметр, их включение в цепь, расширение предела измерения шунтом и добавочным резистором. Электромагнит и электромагнитное реле, управление мощной цепью слабым током.

Задания

Пятнадцать заданий: рассчитать ток по закону Ома для полной цепи, внутреннее сопротивление по показаниям приборов, сопротивление шунта и добавочного резистора, сопоставить прибор и способ включения, выбрать верные утверждения о реле, расположить шаги опыта по определению внутреннего сопротивления, дополнить описание работы реле.

Разбор

Пояснения показывают, почему напряжение на зажимах батарейки меньше её ЭДС, почему шунт включают параллельно и он маленький, а добавочный резистор — последовательно и большой, и почему реле позволяет безопасно управлять мощной нагрузкой.

Назначение

Работа соответствует электрической части физического раздела и пригодится перед курсом «Практикум по физике» в 9 классе, где генераторы и солнечные элементы исследуют теми же приборами. Естественно-научный практикум обязателен в восьмом и девятом классах вертикали: час в неделю, шестьдесят четыре часа и сорок девять практических работ. Он устроен по наукам — биология, химия, физика — и заканчивается разделом «Объединяем науки», где одно явление, например диффузию или трение, разбирают глазами всех трёх. Эта работа — пятая из 6 по курсу.

Где и как проходить тест

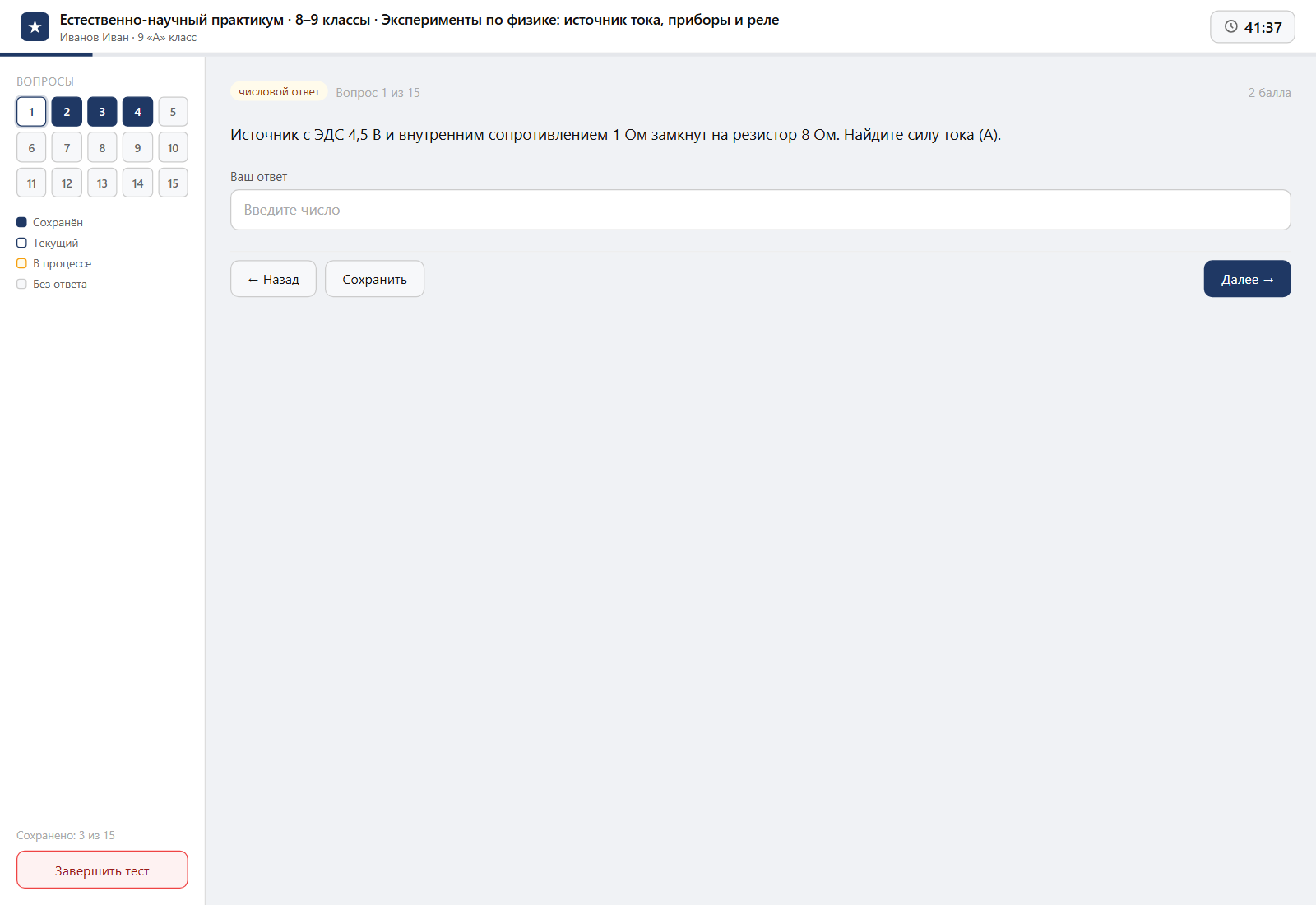

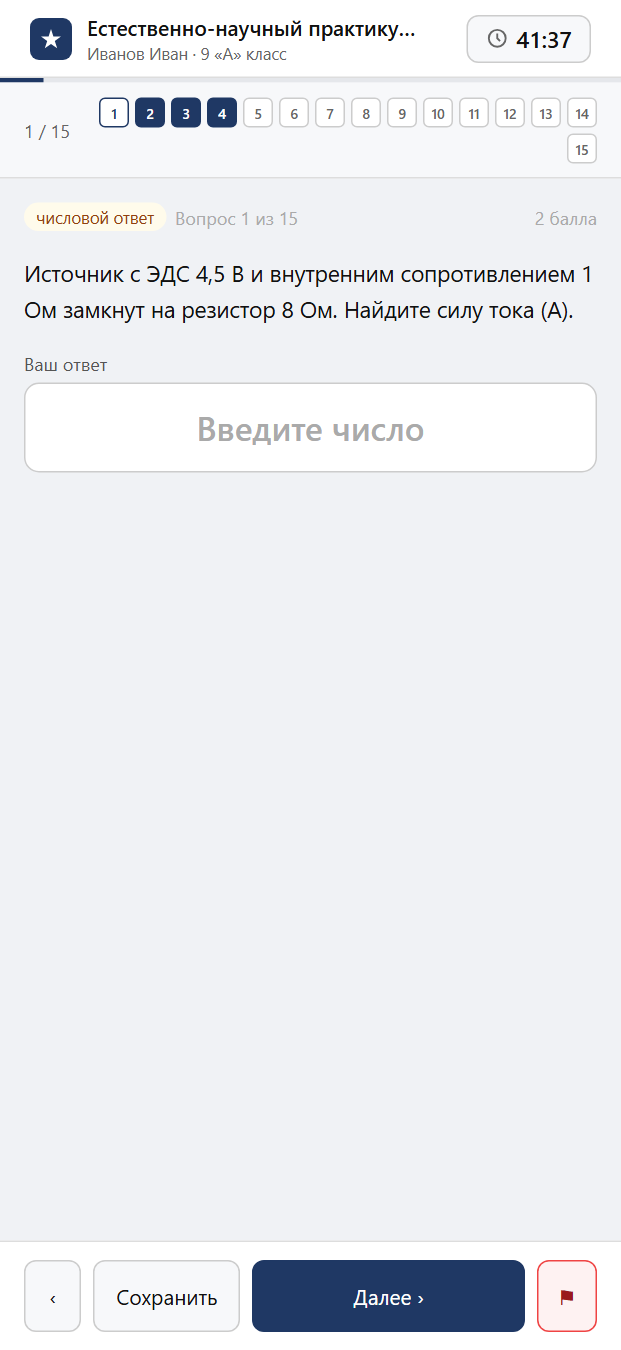

Тест можно выполнять как за компьютером или ноутбуком, так и со смартфона или планшета — устанавливать ничего не нужно, достаточно браузера. Так как время доступа к тесту настраивается, его спокойно можно выполнять вне школы, дома. От списывания помогает наблюдение за переходами в другие вкладки и приложения в ходе прохождения.
